Опис

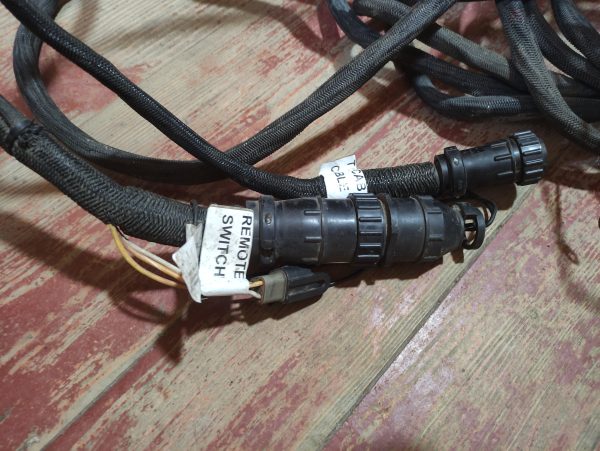

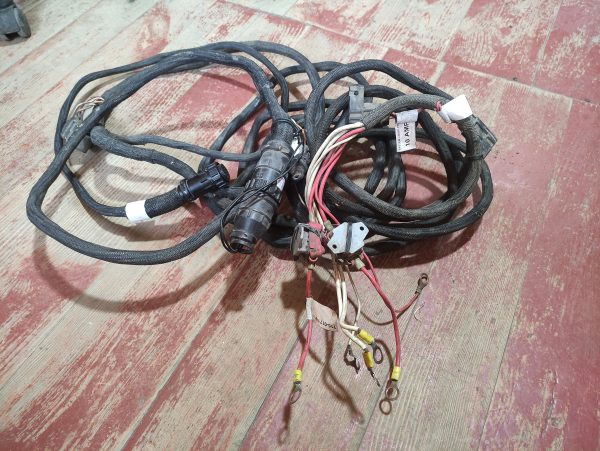

Кабель живлення та шини CAN для фронтально встановленої батареї.
В робочому стані.
1. Основні електричні характеристики
- Тип кабелю: Гібридний (силові лінії + лінії даних).
- Силові лінії (PWR):
- Напруга: Зазвичай 12V, 24V, 48V, або до 750V-1000V DC для HV (високовольтних) систем.
- Струм: Розрахований на високі навантаження, типово 30A-120A+ (залежно від перерізу).
- Переріз провідника: Зазвичай від 4 мм² до 50 мм² і більше, залежно від потужності.
- Лінії даних (CAN):
- Кількість сигнальних жил: Зазвичай 2 (CAN High / CAN Low) + додаткові для вимірювання температури або Enable-сигналу (всього 4-8 сигнальних контактів).
- Переріз сигнальних жил: Тонкі, близько 0.34 мм² – 0.5 мм² (AWG 22-24).
- Ізоляція: Стійка до оливи, бензину, підвищених температур та стирання (матеріали PUR/PVC або силікон).
2. Конструкція та роз’єми
- Роз’єм: Зазвичай використовується комбінований силовий та сигнальний роз’єм (наприклад, 2 силові контакти + 4-6 сигнальних).
- Фронтальний монтаж (Front Mnt): Роз’єм має зручний механізм фіксації (засувка) для швидкого підключення спереду батарейного відсіку.
- Водонепроникність: Часто відповідає класу захисту IP67/IP68 для захисту від води та пилу.
- Екранування: CAN-лінії можуть бути екрановані для захисту від електромагнітних перешкод.
3. Функціональні характеристики
- Передача даних (CAN-Bus): Дозволяє контролеру в реальному часі отримувати інформацію від BMS (Battery Management System): рівень заряду (SoC), напругу осередків, температуру, помилки.
- Робоча температура: Від -40°C до +125°C.
- Ресурс роз’єму: ≥ 100 циклів підключення.
4. Типові застосування
- Електровелосипеди (E-bike) та електросамокати.
- Електромотоцикли та скутери.
- Системи зберігання енергії (Container battery).
- Промислова робототехніка.
